为做好旱作节水技术推广，提高软体集雨水窖安装的规范性、使用的科学性，推动山区果品产业提质增效、增产增收，特制定【中联】软体集雨水窖安装、使用技术规范。

1 范围

本规范规定了软体集雨水窖的术语和定义，材料、质量标准，适用范围，安装、使用和维护要求。

2 规范性引用文件

下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。

QB/T 4042—2010 聚氯乙烯涂层膜材

GB/T 17219—1998 生活饮用水输配水设备及防护材料卫生安全评价标准

GB/T 5750—2006 生活饮用水标准检验方法

3 术语和定义

下列术语和定义适用本文件。

3.1 软体集雨水窖

利用高强度、耐穿刺、抗撕裂和耐低温性能良好的EPVC材料，通过高频焊接或热合成型等方式制成，集集雨、蓄水为一体的可折叠的软体容器。

3.2 软体集雨水窖类型

可分为地埋（下）式和支架式。地埋（下）式是将软体集雨水窖直接放置在窖坑上，为固定式;支架式以特制支架为支撑，直接立在地面上，可移动。

4 适用范围

软体集雨水窖可根据果园灌水、施肥、打药需要，安装在果树行间（小型水窖）或空闲地里（中型或大型），农户可通过喷雾器、打药机等设施实现打药和简易水肥一体化，也可配备首部系统、田间输水管道系统或小型灌溉施肥机等设施实现灌溉和水肥一体化。

5 选址

5.1 小型软体集雨水窖

储水体积在2～3米3的底部出水型软体集雨水窖，适用于株距4米、梯田坝宽不小于3米，规模10亩以下果园施肥、打药和补充灌水。软体集雨水窖集雨面长不大于4米，宽不大于3米，梯田坝高应不小于1.5米，土层厚度应不小于1.1米。

5.2 中型软体集雨水窖

储水体积在4～9立方米的底部出水型软体集雨水窖，适用于株距6米、梯田坝宽不小于5米，规模30亩以下果园施肥、打药和补充灌水，梯田坝高1.5米以上。软体集雨水窖集雨面长不大于6米，宽不大于5米，梯田坝高应不小于1.5米，土层厚度应不小于1.1米。

5.3 大型软体集雨水窖

储水体积在10立方米以上底部出水型或上部抽水型软体集雨水窖，适用于果园内有空闲地、且空闲地长宽符合软体集雨水窖集雨面长宽要求，规模30亩以上果园灌水、施肥、打药。为保证水窖内蓄水量充足及时，可配备补充水源及设施。窖址长宽可根据软体集雨水窖集雨面长宽确定，土层厚度应不小于1.1米。

6 平整场地

通过人工或机械，平整选好的窖址。地埋（下）式水窖场地做到基本平整，支架式水窖场址要做到水平。

7 挖窖坑

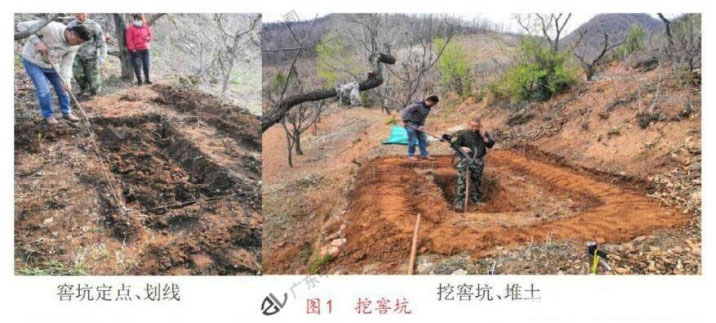

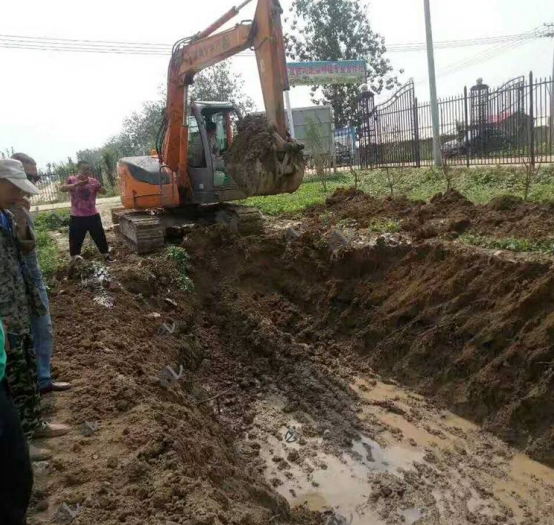

（1）地埋（下）式软体集雨水窖挖窖坑，应根据窖体长、宽，集雨面长、宽和出水口位置、出水管长度等因素，定点划线，开沟取土，窖坑取土长、宽、高应小于窖体长、宽、高5～10厘米。挖窖坑取出的土应自窖坑边开始呈斜坡状均匀地堆垫在窖坑四周，宽度应略小于或等于集雨水窖窖体到集雨面边的长度，并边堆垫边压实（图1、图2）。

（2）根据软体集雨水窖出水口位置，冲着梯田田坎（坝墙）方向掏洞或开土槽，深度与窖坑平，宽度略大于出水管粗度。

（3）窖坑挖好后，先用果树枝剪将窖壁中突出的树根去掉，大的石块取出，再用平锨拍打窖壁和窖底呈光滑状。为防软体集雨水窖被石子硌和以后生长的树根扎，可在窖壁和窖底铺一层厚薄膜或苫布等材料，有条件的也可铺保温板。对于挖大的窖坑，可用3～5厘米厚保温板做为填充、保护材料，放到窖底和窖壁。

8 装窖

8.1 地埋（下）式水窖

（1）找到软体集雨水窖出水口位置，安装出水管、阀门。为防冬季冻坏出水管和阀门，出水管和阀门的总长度应小于集雨水窖窖体至集雨面边长度20～30厘米，出水管装上保温套。将阀门、出水管自土洞或土槽中引出，窖体上下四角与窖坑四角相对均匀撑开，保证窖体处于窖坑中间位置。支撑绳一边拴在窖体上，另一边拴在铝钎上，铝钎插入窖坑边土中，砸平，窖体至铝钎支撑绳长度应松紧适宜（支撑绳长一般应多出20厘米左右）。

（2）展开软体集雨水窖集雨面，先用铝釬固定集雨面四角，并按照窖体处于窖坑中间位置的原则，通过变动集雨面四角铝钎位置调整集雨面到最适宜。最后用铝钎沿集雨面一边扣眼逐个插入，铝钎插入土中时要边插边向集雨面外压，保证集雨面绷紧。

（3）固定出水口方向集雨面时，应先将出水管上靠近窖体部位土槽，用塑编袋装土填实，出水管阀门外接管长度根据实际需要做到长短适宜。出水管阀门上留出可开关的充裕空间后用砖石等材料砌成坝墙，坝墙与塑编袋间出水管上用土填满压实，高度、宽度与两边堆垫土相平，然后用铝钎沿集雨面一边扣眼逐个插入，绷紧集雨面，并检查阀门处于关闭状态。

（4）根据窖址地形、集雨面下土堆垫的高度、宽度，在集雨面四边挖好排水沟，以防洪水带泥沙进入集雨面，堵塞窖体。

8.2 支架式水窖

在已平整好的场地，打开支架式水窖，根据集雨面长宽，将窖体放置在水平场地的适宜位置，并按窖底、窖上和集雨面分别组装横架，安装立架和支架。窖体四周和窖底可根据窖体储水量大小，用3～5厘米厚的保温板做垫板和挡板，最后安装出水管和阀门，并检查阀门处于关闭状态。

9 使用和维护

（1）软体集雨水窖可根据果园灌水、施肥、喷药的需要配备输水管道系统、施肥系统，灌溉施肥机、打药机等设施设备。（2）为防果树落花、落果、落叶到集雨面，可在集雨面上绷一层遮阴网。（3）为增加水窖蓄水量，在软体集雨水窖集雨面基础上，可通过在适宜位置铺设厚塑料布、彩钢瓦（石棉瓦）等材料增加集雨面积。（4）在大型地埋（下）式集雨水窖或支架式集雨水窖周边，应设立防护网。（5）秋季已蓄满水的软体集雨水窖，上冻前应放水不少于窖储水体积的1/4，防水结冰胀破窖体。（6）上冻前，卸掉阀门外接水管，并用草、破棉絮等包裹阀门和水管，再用土将包裹的阀门、水管及周围坝墙堆实堆严。
